 Предназначены для питания первичных преобразователей
(ДМТ, Сапфир, МИДА…), имеющих токовый выход 4–20мА, 0–5мА, HART-протокол и т. п.
Возможно применение блоков для питания различного электронного оборудования, при
оговоренных ниже напряжениях и токе нагрузки.

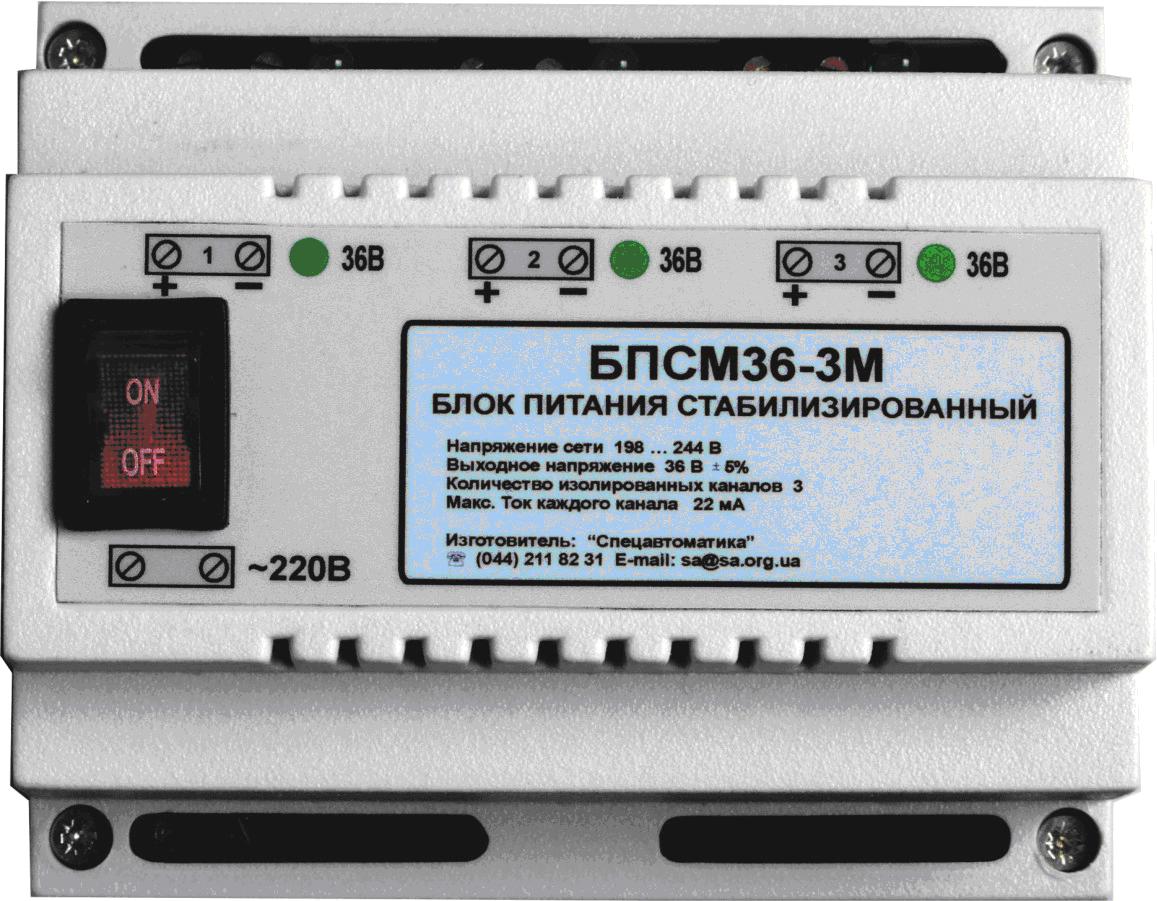

Блоки имеют по 3 (4) изолированных друг от друга канала.
Каждый канал обеспечивает выходное напряжение 36±1,8В (БПСМ-36–3) и 24±1,2В
(БПСМ-24–4) при токе нагрузки не более 22мА. Если ток нагрузки превышает указанную величину,
то происходит его ограничение в каждом канале. Если требуется получить ток, превышающий 22мА,
то возможно параллельное включение нескольких каналов.
Искробезопасность блока, обеспечена схемными и конструктивными мерами. Проводятся работы по сертификации.
Блоки питаются от сети 50Гц 220±22 В, потребляемая мощность под полной нагрузкой не превышает 3 Вт.
Температура окружающей среды минус 20…+40°С.
Блоки выполнены в пластмассовых ударопрочных корпусах. Габаритные размеры 110х90х50мм. Вес 0,5кг.
Примечание: в случае, когда группа измерительных преобразователей с выходным сигналом 0 — 5мА подключается к одному контроллеру, требуется изолировать друг от друга цепи питания каждого преобразователя. В этом случае БПСМ-36–3 заменяет три стандартных одноканальных блока питания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Количество взаимно- изолированных каналов |
3 для БПСМ-36–3 |
| Выходное напряжение каждого канала |
(36±1,8) В для БПСМ-36–3
(24±1,2) В для БПСМ-24–4 |
| Максимальный ток нагрузки каждого канала |
22 мА |
| Ток короткого замыкания не более |
30 мА |
| Напряжение переменной составляющей |
не более 5мВ (при Iнагр.=22мА) |
| Напряжение питания |
(220±22)В (частота 50–60Гц) |
| Потребляемая от сети мощность |
не более 3Вт |
| Температура окружающей среды |
от минус 20 до +50°С |
| Масса |
не более 0,5кг. |
| Габаритные размеры |
не более 110х90х55мм |
| Корпус |
из ударопрочного полистирола |
